产品名称： GS04A01磁编码器高速主轴编码器产品型号：产品时间： 2024-06-07产品特点 GS04A01磁编码器高速主轴编码器是德国技术台湾生产的GUBOA磁感应编码器玄波输出大类中的其中一种，该编码器是玄波信号输出，一圈的信号根据所选择齿轮的齿数有关系，齿数的数量就是一圈输出信号的数量。GS04A01磁编码器高速主轴编码器对应的齿轮是04模数的，下面就来具体了解下该编码器的特性、构成组件、安装位置及接线方式等。
产品介绍
GS04A01磁编码器高速主轴编码器是德国技术台湾生产的GUBOA磁感应编码器玄波输出大类中的其中一种，该编码器是玄波信号输出，一圈的信号根据所选择齿轮的齿数有关系，齿数的数量就是一圈输出信号的数量。GS04A01磁编码器高速主轴编码器对应的齿轮是04模数的，下面就来具体了解下该编码器的特性、构成组件、安装位置及接线方式等。
GS04A01磁编码器高速主轴编码器是由感测头跟齿轮两部分构成。感测头分为微小型跟标准型，两者外观上面完全一致就是尺寸不同，微小型的对于要求空间要求非常高，空间非常小才会选择这款；而标准感测头的尺寸稍微大点，对于安装空间要求也不是很大，所以倒是也还可以。感测头的两种尺寸图如下：

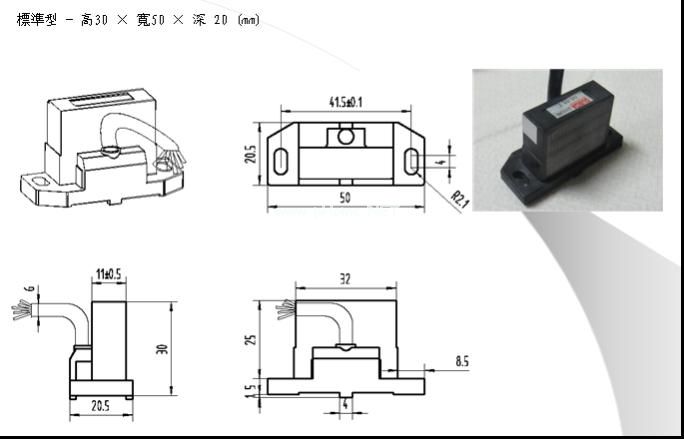

标准型：
微小型：
齿轮配件就根据主轴电机等的内孔要求来选择一款合适的磁感应齿轮，图片如下：
GS04A01磁编码器高速主轴编码器的安装就是根据线的颜色来自定义安装的，接头可以改，但是线的接线定义不可以改。接线图如下：
GUBOA编码器是一款非接触，高转速，高解析度，防护等级高的编码器，防止了跟机械建的磨损，从而使机械系统更加稳定发展。更多相关问题欢迎咨询(13626198938)柏帝机电董工。
- GS04A01磁编码器高速主轴编码器的特性
- GS04A01磁编码器高速主轴编码器玄波输出，采用非接触式的设计，避免与机械的摩擦损耗，提高机械的使用寿命；
- 该编码器是04的对应的是0.4模数的齿轮，相对占用安装空间会比0.5的小点；
- 该编码器感测头有微小型跟标准型可选择；
- 该编码器防护等级高IP68,耐撞击、耐油污，抗干扰性强。
- GS04A01磁编码器高速主轴编码器的构成组件
GS04A01磁编码器高速主轴编码器是由感测头跟齿轮两部分构成。感测头分为微小型跟标准型，两者外观上面完全一致就是尺寸不同，微小型的对于要求空间要求非常高，空间非常小才会选择这款；而标准感测头的尺寸稍微大点，对于安装空间要求也不是很大，所以倒是也还可以。感测头的两种尺寸图如下：
标准型：
微小型：
齿轮配件就根据主轴电机等的内孔要求来选择一款合适的磁感应齿轮，图片如下：
- GS04A01磁编码器高速主轴编码器的安装空间
- 接线方式
GS04A01磁编码器高速主轴编码器的安装就是根据线的颜色来自定义安装的，接头可以改，但是线的接线定义不可以改。接线图如下：
GUBOA编码器是一款非接触，高转速，高解析度，防护等级高的编码器，防止了跟机械建的磨损，从而使机械系统更加稳定发展。更多相关问题欢迎咨询(13626198938)柏帝机电董工。
